Girante multicanale aperta, corpo in ghisa: per acque cariche e reflue civili. Dieci modelli da 0,3 a 1,5 kW.
Le HYDRA condividono motori e ingombri con le TECNO ma montano una girante multicanale con passaggi più stretti (da 7 a 12 mm): privilegiano la prevalenza e sono indicate per acque cariche con solidi di piccola dimensione.
Corpo in ghisa, doppia tenuta meccanica in camera d'olio, motore IP68. Si possono installare libere o con piede di accoppiamento rapido e guide.
✓ Preventivo gratuito e senza impegno
Dati del costruttore a 50 Hz.
| Modello | P2 kW (HP) | A 230 V ~1 | A 400 V ~3 | Cond. µF |
|---|---|---|---|---|
| HYDRA 1 | 0,3 (0,4) | 2,2 | 0,85 | 8 |
| HYDRA 2 | 0,37 (0,5) | 2,7 | 1 | 10 |
| HYDRA 3 | 0,6 (0,8) | 4,3 | 1,5 | 16 |
| HYDRA 4 | 0,75 (1) | 4,8 | 1,9 | 20 |
| HYDRA 5 | 0,6 (0,8) | 4,3 | 1,5 | 16 |
| HYDRA 6 | 0,75 (1) | 4,8 | 1,9 | 20 |
| HYDRA 7 | 1,1 (1,5) | 8,4 | 2,8 | 30 |
| HYDRA 8 | 1,5 (2) | 9,4 | 3,6 | 40 |
| HYDRA 10 | 1,1 (1,5) | 8,4 | 2,8 | 30 |
| HYDRA 11 | 1,5 (2) | 9,4 | 3,6 | 40 |
| Q l/min | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q m³/h | 1,5 | 3 | 4,5 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 36 |
| HYDRA 1 | 7,7 | 7 | 6,1 | 5,2 | 3 | 0,5 | – | – | – | – | – | – |
| HYDRA 2 | 9 | 8 | 7,2 | 6,4 | 4,2 | 1,8 | – | – | – | – | – | – |
| HYDRA 3 | – | 9,7 | – | 8,5 | 7,1 | 5,5 | 3,7 | 2 | – | – | – | – |
| HYDRA 4 | – | 11,5 | – | 10,5 | 9,1 | 7,6 | 6 | 4,2 | 2 | – | – | – |
| HYDRA 5 | – | 7 | – | 6 | 4,8 | 3,8 | 2,8 | 1,9 | 1 | – | – | – |
| HYDRA 6 | – | 9 | – | 7,9 | 6,7 | 5,6 | 4,5 | 3,5 | 2,7 | – | – | – |
| HYDRA 7 | – | – | – | 14 | – | 12 | – | 9,5 | – | 7 | 4,3 | 1,5 |
| HYDRA 8 | – | – | – | 16,4 | – | 14,5 | – | 12 | – | 9,5 | 7 | 4,5 |
| HYDRA 10 | – | – | – | 16 | – | 12,5 | – | 9 | – | 5,5 | 1,5 | – |
| HYDRA 11 | – | – | – | 18 | – | 15 | – | 11,7 | – | 8,3 | 5 | 1,5 |
Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.
Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Corpo pompa e motore | Ghisa |
|---|---|
| Girante | Multicanale aperta |
| Tenute | Doppia tenuta meccanica in camera d'olio |
| Motore | IP68, protezione termica |
| Accessorio | Piede di accoppiamento rapido |

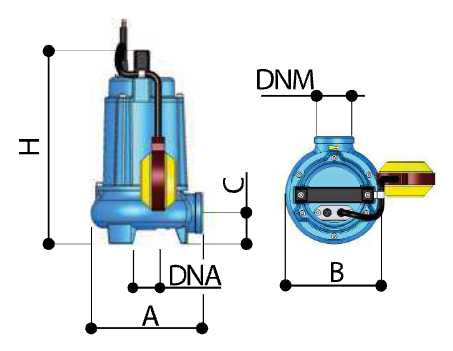

Quote in mm. H1, A1, B1: ingombro dell'imballo.
| Modello | Passaggio solidi mm | Mand. | H | A | B | C | H1 | A1 | B1 | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|
| HYDRA 1 | 7 | F 1"¼ | 263 | 151 | 135 | 42 | 310 | 200 | 180 | 9,5 |
| HYDRA 2 | 7 | F 1"¼ | 263 | 151 | 135 | 42 | 310 | 200 | 180 | 10 |
| HYDRA 3 | 9 | F 1"½ | 317 | 188 | 164 | 57 | 380 | 250 | 200 | 13,5 |
| HYDRA 4 | 9 | F 1"½ | 317 | 188 | 164 | 57 | 380 | 250 | 200 | 14,5 |
| HYDRA 5 | 12 | F 2" | 345 | 210 | 170 | 74 | 380 | 250 | 200 | 14,5 |
| HYDRA 6 | 12 | F 2" | 345 | 210 | 170 | 74 | 380 | 250 | 200 | 15,5 |
| HYDRA 7 | 12 | F 2" | 379 | 210 | 170 | 74 | 460 | 250 | 200 | 20,5 |
| HYDRA 8 | 12 | F 2" | 379 | 210 | 170 | 74 | 460 | 250 | 200 | 22,5 |
| HYDRA 10 | 9 | F 1"½ | 363 | 188 | 164 | 57 | 460 | 250 | 200 | 18,5 |
| HYDRA 11 | 9 | F 1"½ | 363 | 188 | 164 | 57 | 460 | 250 | 200 | 20,5 |
