Due giranti in serie per alte prevalenze con buona portata. Sette taglie da 0,75 a 5,5 kW.

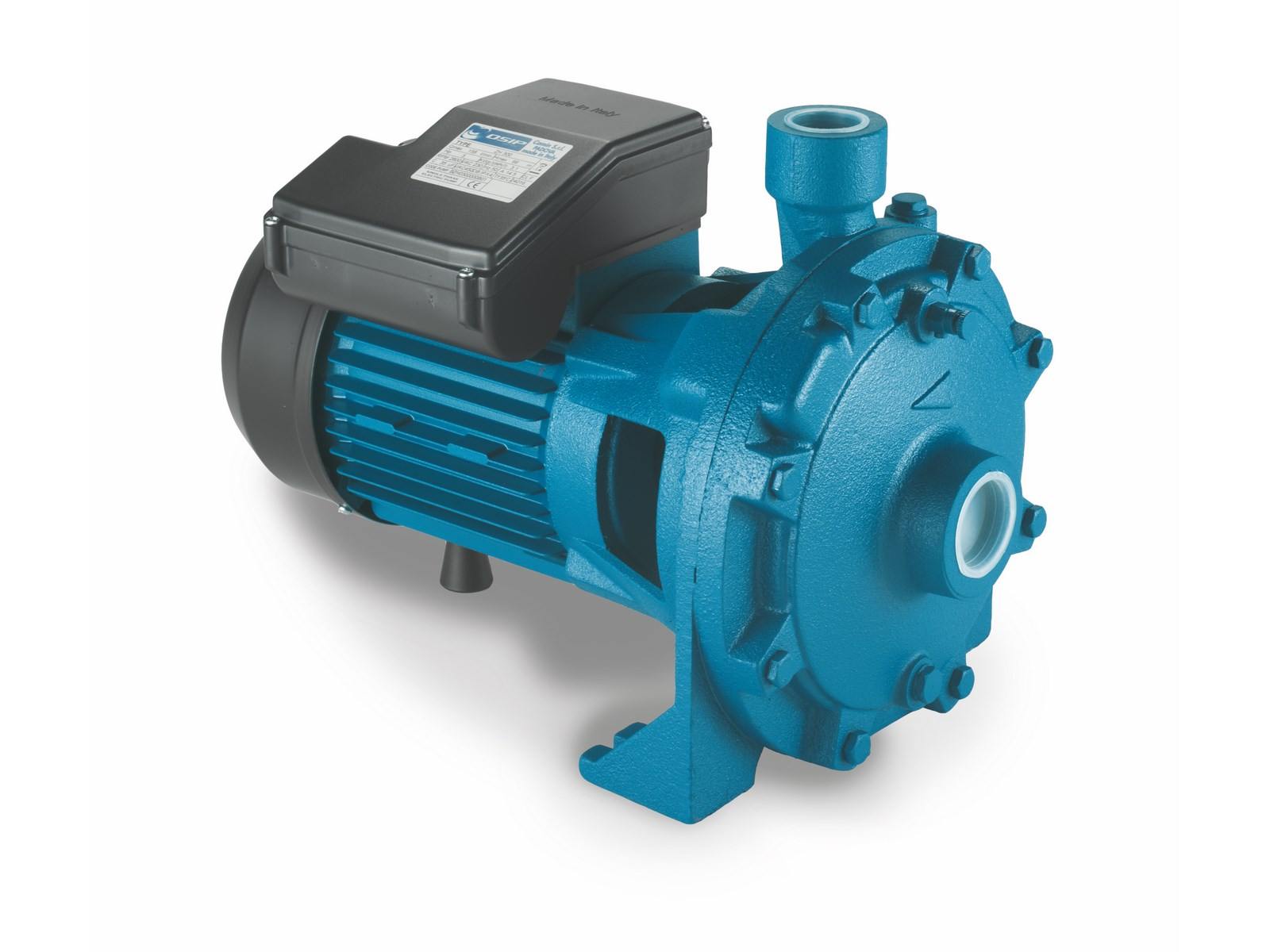

La ZH monta due giranti in serie nello stesso corpo: la seconda riprende l'acqua dalla prima e ne raddoppia circa la pressione. Si ottiene così una prevalenza elevata senza passare a una multistadio.
Corpo in ghisa e giranti in ottone (tecnopolimero sulle taglie maggiori), aspirazione fino a 7 m. La gamma va dalla ZH 100 monofase alla ZH 700 trifase da 7,5 HP, per impianti civili, agricoli e piccoli usi industriali.
✓ Preventivo gratuito e senza impegno
Dati del costruttore a 50 Hz.
| Modello | P2 kW (HP) | A 230 V ~1 | A 400 V ~3 | Cond. µF |
|---|---|---|---|---|
| ZH 100 | 0,75 (1) | 5,2 | 1,8 | 20 |
| ZH 150 | 1,1 (1,5) | 9,9 | 4,1 | 35 |
| ZH 200 | 1,5 (2) | 11 | 4,3 | 40 |
| ZH 300 | 2,25 (3) | 14,5 | 4,6 | 35 |
| ZH 400 | 3 (4) | – | 8 | – |
| ZH 500 | 4 (5,5) | – | 10 | – |
| ZH 700 | 5,5 (7,5) | – | 11,5 | – |
| Q l/min | 0 | 20 | 40 | 80 | 100 | 120 | 140 |
|---|---|---|---|---|---|---|---|
| Q m³/h | 0 | 1,2 | 2,4 | 4,8 | 6 | 7,2 | 8,4 |
| ZH 100 | 41 | 39 | 32 | – | – | – | – |
| ZH 150 | 50 | 49 | 47 | 40 | 36 | 30 | 23 |
| ZH 200 | 53 | 50 | 48 | 46 | 40 | 34 | 26 |
| ZH 300 | 66 | 63 | 60 | 51 | 46 | 38 | 28 |
| ZH 400 | – | – | 71 | 64,5 | 61 | 56 | 49,5 |
| ZH 500 | – | – | 82 | 74 | 70 | 66 | 60 |
| ZH 700 | – | – | 91 | 83,5 | 80 | 75 | 70 |
Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.
Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Corpo pompa | Ghisa |
|---|---|
| Giranti | Ottone o tecnopolimero (Noryl) |
| Albero | Acciaio inox |
| Tenuta meccanica | Ceramica / grafite |
| Isolamento / protezione | Classe F / IPX4 |
| Aspirazione max | 7 m |

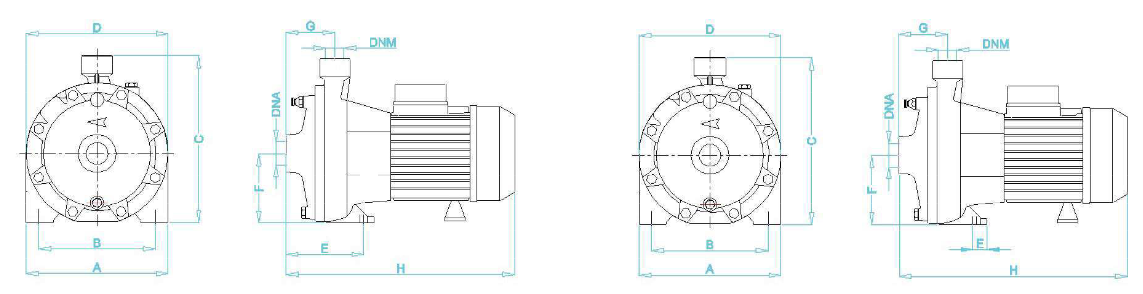

Quote in mm come da catalogo del costruttore.
| Modello | Asp. | Mand. | A | B | C | D | E | F | G | H | Peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZH 100 | F 1" | F 1" | 190 | 156 | 235 | 190 | 14 | 96,5 | 67 | 345 | 14,8 |
| ZH 150 | F 1¼" | F 1" | 226 | 185 | 271 | 228 | 136 | 115 | 81 | 378 | 25 |
| ZH 200 | F 1¼" | F 1" | 226 | 185 | 271 | 228 | 136 | 115 | 81 | 378 | 25 |
| ZH 300 | F 1¼" | F 1" | 226 | 185 | 271 | 228 | 136 | 115 | 81 | 378 | 27,5 |
| ZH 400 | F 1½" | F 1¼" | 266 | 212 | 305 | 266 | 14 | 135 | 95,5 | 463 | 42,3 |
| ZH 500 | F 1½" | F 1¼" | 266 | 212 | 305 | 266 | 14 | 135 | 95,5 | 463 | 44,8 |
| ZH 700 | F 1½" | F 1¼" | 266 | 212 | 305 | 266 | 14 | 135 | 95,5 | 463 | 45,2 |
Preventivo gratuito e senza impegno: vi confermiamo prezzo, disponibilità e tempi.
Mandaci una foto della targhetta: troviamo il modello equivalente o la ripariamo in officina, anche se di altre marche.
Preventivo gratuito e senza impegno.
