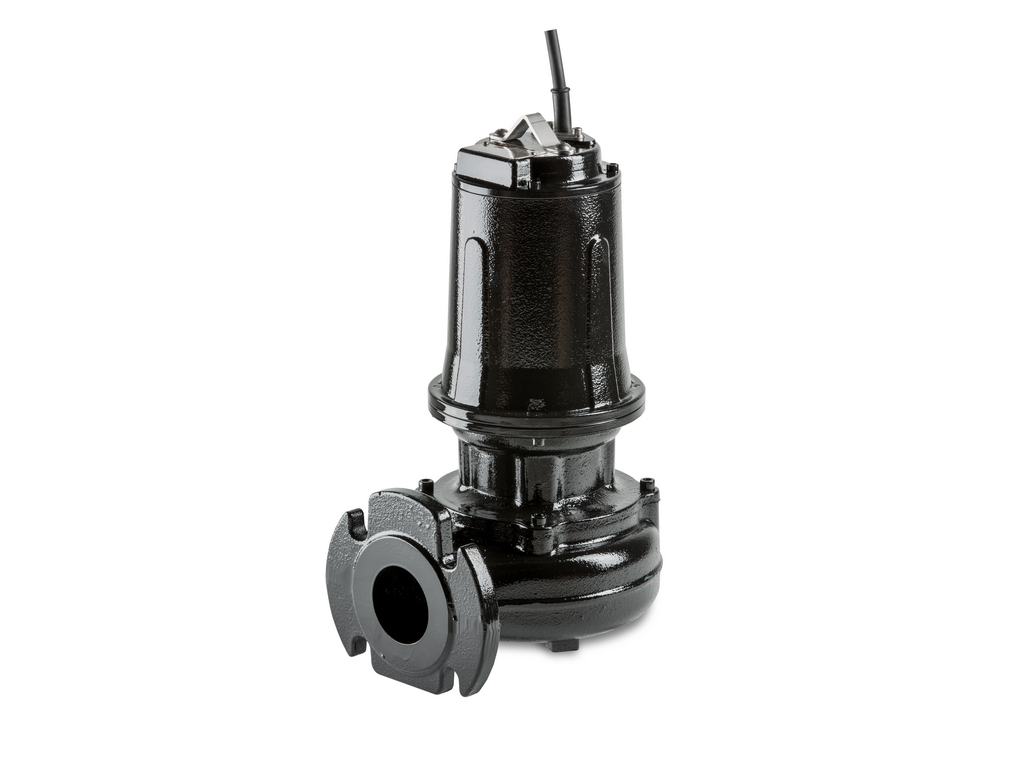

Trifase in ghisa per acque reflue con alte prevalenze: fino a 31 m e 2200 l/min. Da 1,5 a 7,5 kW.
Le HM montano una girante monocanale chiusa: un solo canale largo che lascia passare i solidi e, essendo chiuso, garantisce rendimento e prevalenza superiori alle giranti aperte e vortex.
Sono le pompe per i sollevamenti più impegnativi: dislivelli alti, condotte lunghe, portate fino a 2200 l/min con la HM 81 da 10 HP. Ghisa, doppia tenuta in camera d'olio, motore trifase IP68, flange PN10/16.
✓ Preventivo gratuito e senza impegno
Dati del costruttore a 50 Hz.
| Modello | P2 kW (HP) | A 400 V ~3 |
|---|---|---|
| HM 65/102 | 1,5 (2) | 3,8 |
| HM 65/103 | 2,25 (3) | 5,3 |
| HM 80/111 | 3 (4) | 8,9 |
| HM 80/112 | 4,1 (5,5) | 9,5 |
| HM 81/114 D e S | 7,5 (10) | 16,3 |
| Q l/min | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1600 | 2000 | 2200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q m³/h | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 60 | 72 | 96 | 120 | 132 |
| HM 65/102 | 15,2 | 12 | 10 | 8,5 | 7 | 5,7 | 3,8 | – | – | – | – | – | – |
| HM 65/103 | 20,5 | 17,5 | 15 | 13 | 11,2 | 10 | 8 | – | – | – | – | – | – |
| HM 80/111 | 17,8 | 16,2 | – | 14 | – | 12 | – | 9,8 | 6,4 | 2 | – | – | – |
| HM 80/112 | 22 | 20 | – | 17,2 | – | 15 | – | 13 | 11 | 8 | – | – | – |
| HM 81/114 | – | 31 | – | 28,2 | – | – | – | 23,4 | – | 18,6 | 13,1 | 7,3 | 4,2 |
Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.
Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Corpo pompa e motore | Ghisa |
|---|---|
| Girante | Monocanale chiusa |
| Tenute | Doppia tenuta meccanica in camera d'olio |
| Motore | Trifase 400 V, IP68 |
| Mandata | Flangiata PN10/16 |
| Accessorio | Piede RS.28.004 (DN 65) · RS.28.005 (DN 80) |

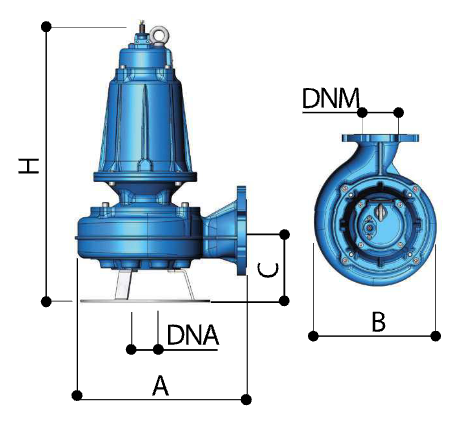

Quote in mm.
| Modello | Passaggio solidi mm | Mand. | H | A | B | C | Peso kg |
|---|---|---|---|---|---|---|---|
| HM 65/102 | 40 | DN 65 | 520 | 290 | 190 | 125 | 41 |
| HM 65/103 | 40 | DN 65 | 520 | 290 | 190 | 125 | 43 |
| HM 80/111 | 45 | DN 80 | 645 | 370 | 220 | 148 | 64 |
| HM 80/112 | 45 | DN 80 | 645 | 370 | 220 | 148 | 66 |
| HM 81/114 D e S | 45 | DN 80 | 730 | 390 | 240 | 175 | 95 |
