Sommergibili trifase in ghisa con girante monocanale aperta e bocca flangiata DN 80 o DN 100: fino a 1400 l/min.
Le QM 80 e QM 100 sono sommergibili trifase per stazioni di sollevamento con grandi portate: bocca flangiata DN 80 o DN 100 e girante monocanale aperta, con passaggio solidi da 75 a 85 mm e buon rendimento.
Costruzione in ghisa, doppia tenuta meccanica (carburo di silicio e ceramica/grafite) in camera d'olio, motore IP68. Si installano con piede di accoppiamento rapido e tubi guida per estrarle senza scendere nella vasca.
✓ Preventivo gratuito e senza impegno
Dati del costruttore a 50 Hz.
| Modello | P2 kW (HP) | A 400 V ~3 |
|---|---|---|
| QM 80/161 | 1,5 (2) | 4,2 |
| QM 80/162 | 2,25 (3) | 5,1 |
| QM 80/163 | 3 (4) | 7,1 |
| QM 100/161 | 1,5 (2) | 4,2 |
| QM 100/162 | 2,25 (3) | 5,1 |
| QM 100/163 | 3 (4) | 7,1 |
| Q l/min | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 |
|---|---|---|---|---|---|---|---|
| Q m³/h | 12 | 24 | 36 | 48 | 60 | 72 | 84 |
| QM 80/161 | 11,5 | 9,8 | 8,2 | 6,5 | 5 | 3,4 | – |
| QM 80/162 | 12,8 | 11 | 9,4 | 7,7 | 6 | 4,5 | 3 |
| QM 80/163 | 14,5 | 12,9 | 11,2 | 9,4 | 7,6 | 6,1 | 4,5 |
| QM 100/161 | 10 | 8,8 | 7,7 | 6,5 | 5,4 | 4,2 | 3 |
| QM 100/162 | 11 | 9,8 | 8,5 | 7,3 | 6,2 | 5,1 | 3,8 |
| QM 100/163 | 13 | 11,7 | 10,4 | 9,2 | 7,9 | 6,6 | 5,3 |
Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.
Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Corpo pompa e motore | Ghisa |
|---|---|
| Girante | Girante monocanale aperta |
| Tenute | Doppia tenuta meccanica in camera d'olio (SiC e ceramica/grafite) |
| Motore | Trifase 400 V, IP68 |
| Mandata | Flangiata PN16 DN 80 o DN 100 |
| Accessorio | Piede RS.28.005 (DN 80) · RS.28.006 (DN 100) |

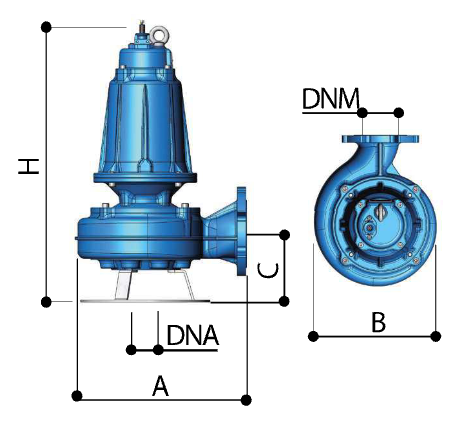

Quote in mm.
| Modello | Passaggio solidi mm | Mand. | H | A | B | C | Peso kg |
|---|---|---|---|---|---|---|---|
| QM 80/161 | 75 | DN 80 | 650 | 394 | 310 | 153 | 64 |
| QM 80/162 | 75 | DN 80 | 650 | 394 | 310 | 153 | 65 |
| QM 80/163 | 75 | DN 80 | 650 | 394 | 310 | 153 | 68 |
| QM 100/161 | 85 | DN 100 | 650 | 394 | 310 | 163 | 66 |
| QM 100/162 | 85 | DN 100 | 650 | 394 | 310 | 163 | 67 |
| QM 100/163 | 85 | DN 100 | 650 | 394 | 310 | 163 | 70 |
