Elettropompa sommersa F10 per pozzi da 4 pollici

Name: Elettropompa Osip Serie F10 4"
Brand: Osip

Pompa multistadio da pozzo 4" con motore sommerso: 8 modelli da 0,55 a 4,0 kW, portate fino a circa 9,6 m³/h.

Elettropompa sommersa Osip serie F10 per pozzi da 4 pollici

Osip · Pozzi 4" (serie F)

La serie F10 è una famiglia di pompe sommerse multistadio per pozzi trivellati con diametro interno di almeno 4" (100 mm). Il numero dopo il trattino indica gli stadi: più stadi, più prevalenza a parità di portata.

Il corpo pompa è in ottone OT58 o in acciaio inox, con giranti in Lexan e valvola di ritegno incorporata. Si accoppia a motori sommersi 4" standard NEMA, monofase o trifase, ed è adatta ad acqua pulita con poca sabbia.

Quando sceglierla

Approvvigionamento idrico da pozzo per case e aziende agricole.
Irrigazione da pozzo trivellato.
Pozzi profondi oltre il limite delle pompe a eiettore.
Sostituzione di pompe sommerse 4" con accoppiamento NEMA.

Richiedi un preventivo gratuito 💬 Chiedi su WhatsApp

✓ Preventivo gratuito e senza impegno

Dati tecnici e prestazioni

Dati del costruttore a 50 Hz.

Dati elettrici

Modello	P2 kW (HP)	A 230 V ~1	Cond. µF	A 400 V ~3
F10-5	0,55 (0,75)	4,3	25	1,6
F10-7	0,75 (1)	5,3	36	2,1
F10-10	1,1 (1,5)	7,8	40	2,8
F10-13	1,5 (2)	10,1	50	2,8
F10-19	2,2 (3)	13,5	80	3,8
F10-24	3 (4)	–	–	7,2
F10-29	3,7 (5)	22,4	125	–
F10-32	4 (5,5)	–	–	9,7

Velocità 2800 giri/min. «–» = versione non prevista con quell'alimentazione.

Prestazioni

Q l/min	20	40	60	80	100	120	140	160
Q m³/h	1,2	2,4	3,6	4,8	6	7,2	8,4	9,6
F10-5	35	32	29	26	23	19	14	10
F10-7	46	44	40	36	31	26	20	12
F10-10	66	62	58	50	43	36	26	16
F10-13	85	80	74	66	58	48	36	22
F10-19	125	118	108	96	85	72	56	35
F10-24	156	148	138	124	106	86	64	40
F10-29	195	184	169	154	136	115	87	52
F10-32	205	194	180	166	148	122	93	57

Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.

Curva portata – prevalenza

F10-5F10-7F10-10F10-13F10-19F10-24F10-29F10-32

Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.

Costruzione

Materiali delle parti a contatto con il liquido e del motore.

Corpo pompa	Ottone OT58 o acciaio inox
Giranti	Lexan
Valvola di ritegno	Incorporata
Accoppiamento motore	Standard NEMA 4"
Pozzo minimo	4" (100 mm)

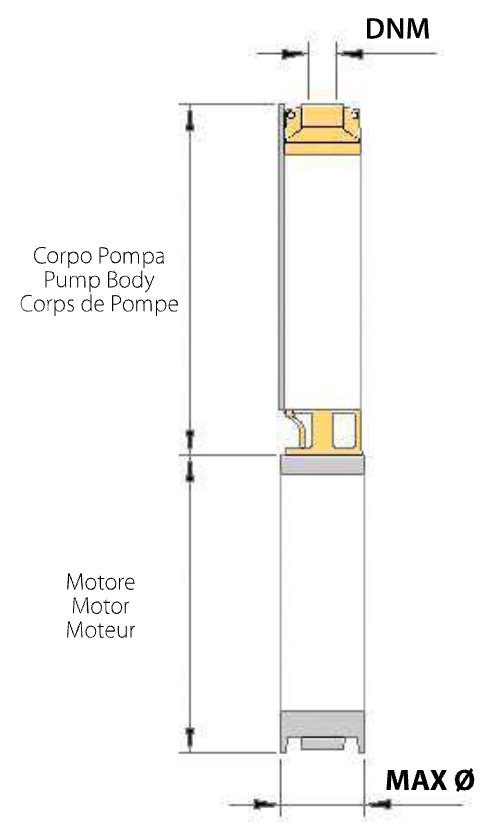

Dimensioni

Lunghezze in mm. La lunghezza totale del gruppo è la somma di pompa e motore.

Modello	Mand.	Ø max mm	Lungh. pompa ottone / inox	Peso pompa kg ottone / inox	Lungh. motore ~1 / ~3	Peso motore kg ~1 / ~3
F10-5	2"	99	525 / 545	4,2 / 3,6	423 / 393	10,2 / 8,9
F10-7	2"	99	630 / 650	4 / 4,2	453 / 423	11,5 / 10,2
F10-10	2"	99	790 / 810	5,7 / 5,1	493 / 453	13,5 / 11,5
F10-13	2"	99	950 / 970	6,6 / 6	563 / 493	16,5 / 13,5
F10-19	2"	99	1265 / 1285	8,5 / 7,9	653 / 563	20 / 16,5
F10-24	2"	99	1585 / 1605	10,7 / 10,1	– / 623	– / 18,5
F10-29	2"	99	1850 / 1870	12,2 / 11,6	823 / –	27,5 / –
F10-32	2"	99	2010 / 2030	13,1 / 12,5	– / 703	– / 22,5

Documenti

Schede del costruttore da scaricare.

PDFCatalogo sommerse 4" (PDF)

Come ordinarla

Preventivo gratuito e senza impegno: vi confermiamo prezzo, disponibilità e tempi.

Indicate diametro e profondità del pozzo, livello dell'acqua, portata e pressione richieste, alimentazione (monofase o trifase) e materiale del corpo (ottone o inox).
