Stessa struttura della ZS 80 con motore più potente: quasi 10 m a mandata chiusa e 240 l/min a 50 Hz.
La ZS 100 condivide ingombri, attacco da 1¼" e lunghezze di gambo con la ZS 80, ma monta un motore da 0,75 kW. Il risultato è una curva più alta di circa 2 m su tutto il campo: utile quando i tubi sono lunghi o gli ugelli sono parecchi.
Girante in acciaio inox e corpo in lega di alluminio resistono ai lubrorefrigeranti sintetici. Si sostituisce alla ZS 80 senza modificare il foro sul coperchio della vasca.
Motore trifase 230/400 V, utilizzabile a 50 e 60 Hz.
| 50 Hz | 60 Hz | |
|---|---|---|
| Potenza resa P2 | 0,75 kW (1 HP) | 1 kW (1,3 HP) |
| Potenza assorbita P1 | 1 kW | 1,3 kW |
| Corrente a 230 V | 3,46 A | 3,8 A |
| Corrente a 400 V | 2 A | 2,2 A |
| Velocità | 2800 giri/min | 3400 giri/min |
| Temperatura max del liquido | 60 °C | 60 °C |
| Prevalenza max (portata zero) | 9,9 m | 14,9 m |
| Portata max di catalogo | 240 l/min (14,4 m³/h) | 240 l/min (14,4 m³/h) |
Valori indicativi ricavati dalla curva del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Gambo | Acciaio inox e lega di alluminio G AlSi9 |
|---|---|
| Girante | Acciaio inox |
| Corpo pompa | Lega di alluminio G AlSi9 |
| Albero motore | Acciaio inox AISI 420 |
| Carcassa motore | Alluminio, grandezza MEC 71 |
| Motore | Chiuso, ventilazione esterna |
| Isolamento / protezione | Classe F / IPX5 |
| Finitura | Verniciatura a cataforesi |
| Viteria | Acciaio inox |

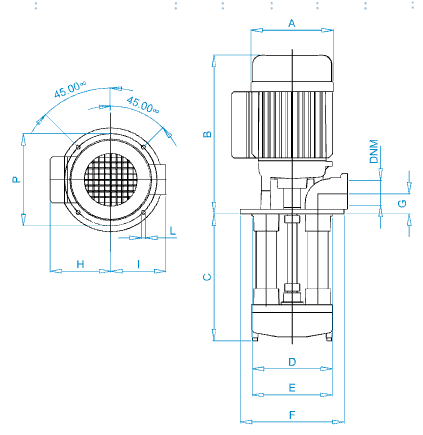

Quote in mm. C = lunghezze di gambo disponibili (immersione nella vasca).
| DNM | A | B | C | D | E | F | G | H | I | L | P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F 1¼" | 140 | 275 | 220 · 270 · 350 · 440 · 550 | 139 | 140 | 180 | 34 | 105 | 98 | 7 | 160 |
