0,9 e 1,12 kW su base MEC 71: fino a 280 l/min e 14,5 m a 50 Hz.
ZS 120 e ZS 125 sono le taglie di punta della famiglia ZS con motore MEC 71. Mantengono ingombri e attacco della ZS 80, ma arrivano a 12 e 14,5 m di prevalenza a 50 Hz con portate fino a 280 l/min.
Sono pensate per macchine grandi o per vasche centralizzate che servono più macchine, dove servono insieme portata e un po' di pressione per vincere le perdite delle tubazioni.
Motore trifase 230/400 V, utilizzabile a 50 e 60 Hz.
| ZS 120 · 50 Hz | ZS 120 · 60 Hz | ZS 125 · 50 Hz | ZS 125 · 60 Hz | |
|---|---|---|---|---|
| Potenza resa P2 | 0,9 kW (1,2 HP) | 1 kW (1,4 HP) | 1,12 kW (1,5 HP) | 1,12 kW (1,5 HP) |
| Potenza assorbita P1 | 1,2 kW | 1,6 kW | 1,3 kW | 1,8 kW |
| Corrente a 230 V | 3,8 A | 4,4 A | 4,5 A | 5,2 A |
| Corrente a 400 V | 2,2 A | 2,5 A | 2,6 A | 3 A |
| Velocità | 2800 giri/min | 3400 giri/min | 2800 giri/min | 3400 giri/min |
| Temperatura max del liquido | 60 °C | 60 °C | 60 °C | 60 °C |
| Prevalenza max (portata zero) | 12 m | 16,8 m | 14,5 m | 21,9 m |
| Portata max di catalogo | 270 l/min (16,2 m³/h) | 320 l/min (19,2 m³/h) | 280 l/min (16,8 m³/h) | 320 l/min (19,2 m³/h) |
Valori indicativi ricavati dalla curva del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Gambo | Acciaio inox e lega di alluminio G AlSi9 |
|---|---|
| Girante | Acciaio inox |
| Corpo pompa | Lega di alluminio G AlSi9 |
| Albero motore | Acciaio inox AISI 420 |
| Carcassa motore | Alluminio, grandezza MEC 71 |
| Motore | Chiuso, ventilazione esterna |
| Isolamento / protezione | Classe F / IPX5 |
| Finitura | Verniciatura a cataforesi |
| Viteria | Acciaio inox |

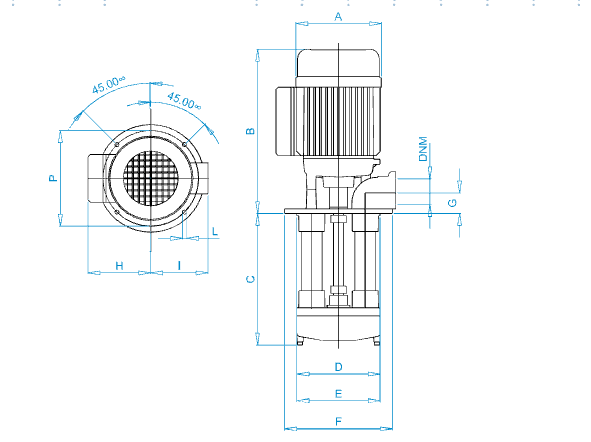

Quote in mm. C = lunghezze di gambo disponibili (immersione nella vasca).
| Modello | DNM | A | B | C | D | E | F | G | H | I | L | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZS 120 | F 1¼" | 140 | 275 | 220 · 270 · 350 · 440 · 550 | 139 | 140 | 180 | 34 | 105 | 98 | 7 | 160 |
| ZS 125 | F 1¼" | 140 | 275 | 220 · 270 · 350 · 440 · 550 | 139 | 140 | 180 | 34 | 105 | 98 | 7 | 160 |
Schede del costruttore da scaricare.
