Elettropompe a gambo ZS 65 e ZS 75 per refrigeranti di macchine utensili

Name: Elettropompa Osip ZS 65 – 75
Brand: Osip

Due taglie con idraulica in lega G AlSi9 e motore MEC 63: da 80 a 90 l/min a 50 Hz.

Elettropompe a gambo Osip ZS 65 e ZS 75 – lega di alluminio, 0,3 kW, motore MEC 63, IPX5

Osip · Bassa pressione

ZS 65 e ZS 75 sono le taglie piccole della famiglia ZS: pompe centrifughe a gambo con gambo, corpo e girante in lega di alluminio G AlSi9 e motore MEC 63 ventilato. Lavorano con il corpo immerso, senza adescamento.

Le due versioni hanno le stesse dimensioni e cambiano solo in prestazioni: la ZS 75 ha qualche decimo di metro in più su tutta la curva. Sono la scelta classica per torni e fresatrici tradizionali con circuito a uno o due ugelli.

Quando sceglierla

Torni, fresatrici e trapani con circuito di refrigerazione semplice.
Emulsioni oleose e lubrorefrigeranti semisintetici.
Sostituzione di pompe a gambo con attacco 3/4" e motore MEC 63.
Vasche da 120 a 350 mm di profondità utile.

Richiedi un preventivo 💬 Chiedi su WhatsApp

Dati tecnici e prestazioni

Motore trifase 230/400 V, utilizzabile a 50 e 60 Hz.

	ZS 65 · 50 Hz	ZS 65 · 60 Hz	ZS 75 · 50 Hz	ZS 75 · 60 Hz
Potenza resa P2	0,3 kW (0,4 HP)	0,38 kW (0,48 HP)	0,32 kW (0,43 HP)	0,4 kW (0,5 HP)
Potenza assorbita P1	0,45 kW	0,48 kW	0,47 kW	0,5 kW
Corrente a 230 V	1,38 A	1,47 A	1,47 A	1,55 A
Corrente a 400 V	0,8 A	0,85 A	0,85 A	0,9 A
Velocità	2800 giri/min	3400 giri/min	2800 giri/min	3400 giri/min
Temperatura max del liquido	60 °C	60 °C	60 °C	60 °C
Prevalenza max (portata zero)	5,2 m	7,5 m	5,8 m	8,5 m
Portata max di catalogo	80 l/min (4,8 m³/h)	90 l/min (5,4 m³/h)	90 l/min (5,4 m³/h)	90 l/min (5,4 m³/h)

Curva portata – prevalenza

ZS 65 · 50 HzZS 75 · 50 HzZS 65 · 60 HzZS 75 · 60 Hz

Valori indicativi ricavati dalla curva del costruttore; tolleranze secondo norma.

Costruzione

Materiali delle parti a contatto con il liquido e del motore.

Gambo	Acciaio inox e lega di alluminio G AlSi9
Girante	Lega di alluminio G AlSi9
Corpo pompa	Lega di alluminio G AlSi9
Albero motore	Acciaio inox AISI 420
Carcassa motore	Alluminio, grandezza MEC 63
Motore	Chiuso, ventilazione esterna
Isolamento / protezione	Classe F / IPX5
Finitura	Verniciatura a cataforesi
Viteria	Acciaio inox

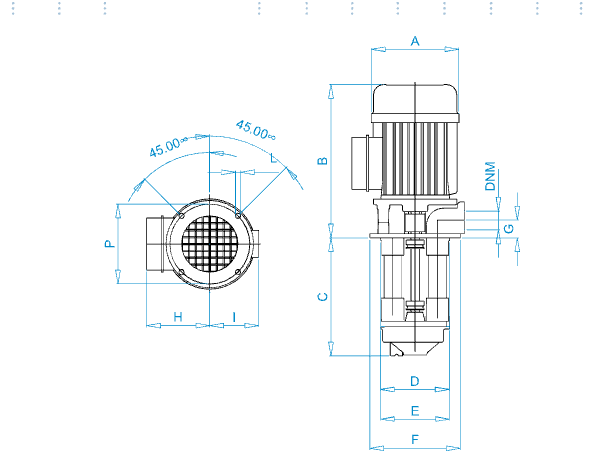

Dimensioni

Quote in mm. C = lunghezze di gambo disponibili (immersione nella vasca).

Modello	DNM	A	B	C	D	E	F	G	H	I	L	P
ZS 65	F 3/4"	125	220	120 · 170 · 220 · 270 · 350	99	100	130	25	91	71	7,5	115
ZS 75	F 3/4"	125	220	120 · 170 · 220 · 270 · 350	99	100	130	25	91	71	7,5	115

Documenti

Schede del costruttore da scaricare.

Come ordinarla

Pronta consegna o su ordinazione: vi confermiamo disponibilità e tempi.

Indicate il modello (ZS 65 o ZS 75), la lunghezza del gambo C, la tensione (anche monofase 230 V) e la frequenza.
