Pompa multistadio da pozzo 6" trifase 400 V: 10 modelli da 4,0 a 37,0 kW, portate fino a circa 48,0 m³/h.
La serie S48 è composta da pompe sommerse multistadio per pozzi da 6" (150 mm) e oltre, pensate per acquedotti rurali, aziende agricole, consorzi irrigui e industria. Il numero dopo il trattino indica gli stadi.
Il corpo è in ottone con giranti in Noryl; l'accoppiamento al motore sommerso 6" segue lo standard NEMA. Motori trifase 400 V a 2900 giri/min, da avviare con quadro elettrico adeguato (diretto, stella-triangolo o inverter secondo potenza).
✓ Preventivo gratuito e senza impegno
Dati del costruttore a 50 Hz.
| Modello | P2 kW (HP) | A 400 V ~3 |
|---|---|---|
| S48-3 | 4 (5,5) | 9,2 |
| S48-4 | 5,5 (7,5) | 12,8 |
| S48-5 | 7,5 (10) | 16,9 |
| S48-6 | 9,3 (12,5) | 21,6 |
| S48-8 | 11 (15) | 24,6 |
| S48-10 | 15 (20) | 31,2 |
| S48-12 | 18,5 (25) | 38,3 |
| S48-15 | 22 (30) | 46,2 |
| S48-20 | 30 (40) | 64,5 |
| S48-24 | 37 (50) | 74,6 |
Motori trifase 400 V, 2900 giri/min.
| Q l/min | 0 | 300 | 400 | 500 | 600 | 700 | 800 |
|---|---|---|---|---|---|---|---|
| Q m³/h | 0 | 18 | 24 | 30 | 36 | 42 | 48 |
| S48-3 | 46 | 42 | 39 | 36 | 30 | 23 | 13 |
| S48-4 | 60 | 54 | 50 | 46 | 38 | 36 | 22 |
| S48-5 | 74 | 68 | 63 | 57 | 48 | 36 | 22 |
| S48-6 | 90 | 81 | 76 | 69 | 57 | 43 | 26 |
| S48-8 | 121 | 109 | 101 | 92 | 76 | 57 | 35 |
| S48-10 | 150 | 136 | 127 | 114 | 96 | 72 | 46 |
| S48-12 | 180 | 163 | 144 | 137 | 115 | 86 | 53 |
| S48-15 | 225 | 204 | 191 | 171 | 144 | 108 | 67 |
| S48-20 | 301 | 272 | 254 | 228 | 190 | 142 | 87 |
| S48-24 | 360 | 324 | 303 | 273 | 226 | 163 | 104 |
Prevalenza H in metri alle portate indicate. «–» = fuori dal campo di funzionamento.
Curve tracciate dai valori di catalogo del costruttore; tolleranze secondo norma.
Materiali delle parti a contatto con il liquido e del motore.
| Corpo pompa | Ottone |
|---|---|
| Giranti | Noryl |
| Accoppiamento motore | Standard NEMA 6" |
| Alimentazione | Trifase 400 V |
| Pozzo minimo | 6" (150 mm) |

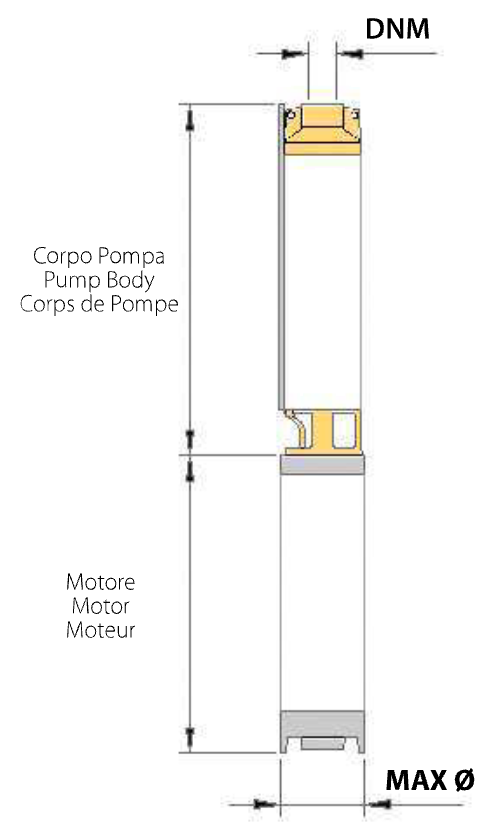

Lunghezze in mm. La lunghezza totale del gruppo è la somma di pompa e motore.
| Modello | Mand. | Ø max mm | Lungh. pompa | Peso pompa kg | Lungh. motore | Peso motore kg |
|---|---|---|---|---|---|---|
| S48-3 | 3" | 145 | 600 | 13,3 | 565 | 35 |
| S48-4 | 3" | 145 | 660 | 14 | 595 | 38 |
| S48-5 | 3" | 145 | 720 | 15,8 | 625 | 41 |
| S48-6 | 3" | 145 | 780 | 16,5 | 655 | 42 |
| S48-8 | 3" | 145 | 900 | 18 | 695 | 45 |
| S48-10 | 3" | 145 | 1020 | 19,5 | 815 | 55 |
| S48-12 | 3" | 145 | 1145 | 21 | 885 | 63 |
| S48-15 | 3" | 145 | 1325 | 23,3 | 945 | 68 |
| S48-20 | 3" | 145 | 1675 | 27,9 | 1005 | 88 |
| S48-24 | 3" | 145 | 1915 | 31,5 | 1165 | 96 |
